Modell CCD Farbkamera - VVK-240SC PAL Version mit CS Mount Anschluß
VVK-240SC mit 5-50mm Zoom Optik
Aufnahme-Chip 1/3 '' Sony Interline Transfer Super HAD CCD
Lichtstärke 0,5 Lux bei Objektivlichtstärke von 1,2
Anzahl der Pixel 500 x 582 (PAL)
Synchronisation intern
Auflösung besser als 420 TV Linien
Signal / Rausch Verhältnis besser als 50 dB (DIP Schalter AGC aus)
Versorgungsspannung 12 Volt Gleichstrom
Gammakorrektur 0,45
Verstärkungsregelung automatisch, per DIP Schalter an-/abschaltbar
Weißbalance automatisch
Belichtung
  • in DIP Schalter Stellung ELC bzw. bei nicht Auto Iris fähiger Optik: über automatische Kamera Verschlusssteuerung 1/50 - 1/100000 Sekunde.
  • in DIP Schalter Stellung ALC bei Verwendung von Auto Iris fähigen Objektiven: über automatische DC versorgte Blendenregelung des Objektivs (Objektiv bezieht dazu die Stromversorgung aus der Kamera).
  • Video Ausgang 1,0 Vpp Composite Video, 75 Ohm
    Hintergrundlichtkompensation automatisch, über DIP Schalter BLC an- oder abschaltbar
    Farbspektrum 400nm ~ 650nm
    Betriebstemperatur -10° bis 50° C
    Stromverbrauch 300 mA max.
    Objektiv-Anschluss C/CS Mount
    Anschlüsse BNC Buchse für ausgehendes Video-Signal, grüne Stromversorgungsbuchse (12V DC + Pol links) (passender Stecker mit Schraubanschlüssen im Lieferumfang), 4pin Stromversorgungs-Buchse für Auto Iris Objektive

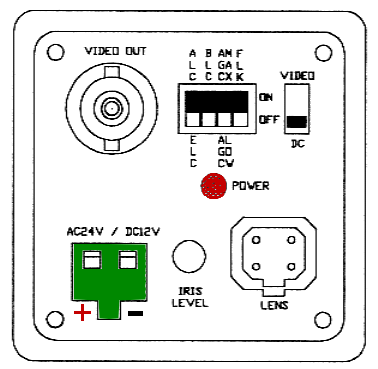

    VVK-240SC Rückseite Schalter und Regler auf der Kamerarückseite

    • Voreinstellung sämtlicher DIP Schalter ist unten (OFF).
    • ELC - ALC für Art der Belichtungssteuerung:
      Muss für Standard-Optiken auf ELC stehen (Verschlusszeit-Steuerung).
      Die Einstellung ALC nur für Auto Iris Optiken (automatische Blendensteuerung durch's Objektiv) verwenden, die per Kabel mit der Kamera verbunden werden.
    • BLC Kompensation von Hintergrundlicht (Backlight Compensation).
    • AGC LOW - AGC MAX definiert die automatische Verstärkungsregelung: Standard ist LOW, MAX zieht die Bildhelligkeit bei extremer Dunkelheit hoch, bringt aber auch mehr Bildrauschen.
    • FLK - schaltet Technik zur Unterdrückung von Stromnetz-bedingtem Flimmern zu (Flicker).
    • Schalter VIDEO - DC bestimmt die Art der Belegung der 4pin LENS Buchse für Optiken mit Kabelanschluß. Muss für DC Auto Iris Optiken immer auf DC stehen, sonst Beschädigungen möglich.
    • IRIS LEVEL Regler - für Feinabstimmung der Helligkeit bei angeschlossener DC Auto Iris Optik (mit Kabel), DIP Schalterstellung ALC.
    Stativgewinde ja, kann sowohl auf Kameraunterseite wie -oberseite montiert werden (letzteres hilft bei Deckenmontage).
    Gehäuse Aluminium, weiß lackiert
    Abmessungen ohne Optik BxHxT 50mm x 50mm x 100mm
    Gewicht 233g
    VVK-240SC schematische Zeichnung
