Modell |
VVK-IB120 - Wetterfester Infrarotscheinwerfer für Nachtsichtkameras |
---|---|
LED Spezifikation | 8 Stück 850nm 50 Grad 25mm Super IR LED mit Kollimator, 6 Stück 30 Grad 10mm IR LED |
IR Reichweite | maximal 100m |
Produktlebensdauer | 50.000 Betriebsstunden |
Stromversorgung | 12V DC (2,5A) oder 24V AC (1,2 A) |
Typischer Stromverbrauch | 1,6A bei 12V DC |
Anschluss | 70cm Anschlusskabel mit 6 farblich gekennzeichneten Adern (4 für Stromversorgung, 2 für externe Synchronisation der An-/Abschaltung des Scheinwerfers) |
IR Optionen | CDS Empfindlichkeitseinstellung, An-/Aus-Stellung für externe Synchronisation |
CSD Empfindlichkeit | Schwelle, ab der die IR LEDs automatisch einschalten: Lässt sich über Regler auf der Rückseite des Scheinwerfers regeln. |
An-/Aus-Stellung für externe Synchronisation | Legt fest, ob bei externer Synchronisation der IR Scheinwerfer durch Kurzschließen des grauen und weißen Drahts ab- oder angeschaltet wird, über DIP Schalter auf Rückseite des Schweinwerfers einstellbar. |
Betriebstemperatur | -25° bis 50° C |
Lagertemperatur | -30° bis 60° C |
Relative Luftfeuchtigkeit | 0 - 85% |
Wetterfestigkeit | Gehäuse entspricht der IP67 Norm, d.h. für Außenmontage unter allen gängigen Wetterbedingungen geeignet. Regenfest. |
Gehäuse | Alu schwarz |
Abmessungen mit Sonnen-/Wetterschutzblende (ohne Wandhalter) | BxHxT 110mm x 110mm x 155mm |
Gewicht mit Sonnen-/Wetterschutzblende (ohne Wandhalter) | 1,8kg |
Lieferumfang | VVK-IB120 Scheinwerfer mit Sonnendach, Wandhalter und 12V DC / 3A Netzteil |

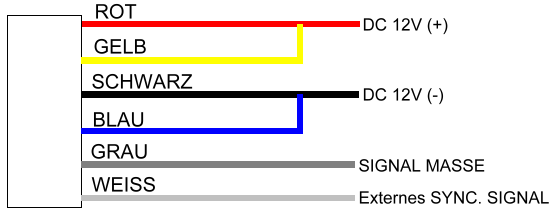

Anschlussbelegung: Rot und gelb: 12V DC Stromversorgung (+) Pol (oder 24V AC) Schwarz und blau: 12V DC Stromversorgung (-) Pol (oder 24V AC) Grau: Signal Masse Weiß: Signal |

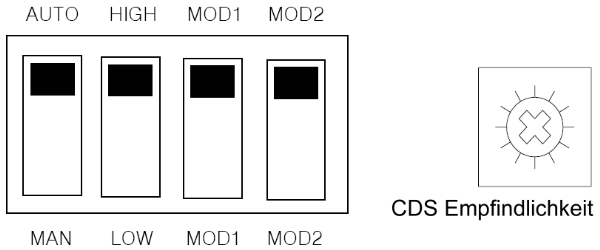

Sie können Einstellungen auf der Rückseite vornehmen, indem Sie den runden Deckel mittels des Donut-ähnlichen Werkzeuges (liegt in der Packung beim Sonnendach) gegen den Uhrzeigersinn abschrauben. Zum Schluss (wegen der Dichtigkeit) bitte wieder gut festschrauben. DIP-Schalter und Regler auf Scheinwerfer Rückseite: AUTO - Dies ist die Werkseinstellung: Der CDS Lichtsensor schaltet den Scheinwerfer bei abnehmendem Licht automatisch ein, Voreinstellung: Einschaltung bei Unterschreitung der Lichtmenge 4 Lux, Abschaltung bei Überschreitung der Lichtmenge 9 Lux. Die Schaltschwelle lässt sich fein einstellen über den Justage Regler rechts "CDS Empfindlichkeit". Schalter 1 auf MAN und Schalter 2 auf HIGH - Scheinwerfer wird nicht über CDS sonden extern durch Verbindung des grauen und weißen Drahtes geschaltet, in dieser Stellung heißt: Drähte verbunden = AUS, Drähte getrennt = AN. Schalter 1 auf MAN und Schalter 2 auf LOW - Scheinwerfer wird nicht über CDS sonden extern durch Verbindung des grauen und weißen Drahtes geschaltet, in dieser Stellung heißt: Drähte verbunden = AN, Drähte getrennt = AUS. (Schalter 3 und 4, MOD1 / MOD2 sind zur Zeit ohne Funktion.) |
